電纜橋架?chē)覙藴视泻芏?，例如?/span>JB/T 10216-2013 電控配電用電纜橋架》簡稱2013標準，《T／CECS 31-2017 鋼制電纜橋架工程技術規程標準》簡稱2017標準。橋架的安全載荷與橋架支吊架跨距、橋架材質、橋架高度和橋架厚度都有關系，通風孔指的是托盤式橋架底部打孔。更多詳細內容可以參考下面：

1、電纜橋架

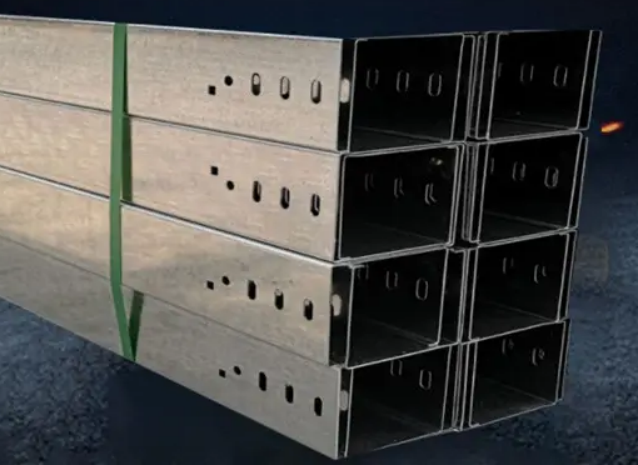

敷設控制電纜的多層電纜橋架之間的最小距離不能少于200mm，敷設10kv及以下電力電纜（除交聯聚乙烯絕緣電纜外）的多層電纜橋架之間的距離不能小于250mm。電纜橋架是由電纜托盤或電纜梯架的直線段、彎通、附件及支吊架等構成的具有支撐電纜的剛性結構系統的全稱（簡稱橋架）。

2、國家標準

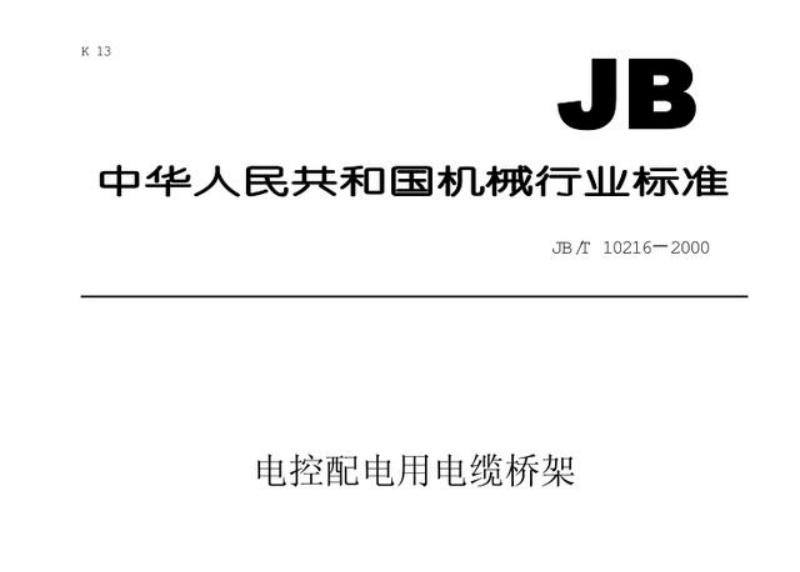

電纜橋架標準有《JB/T 10216-2000電控配電用電纜橋架》標準（簡稱2000國家標準）和《JB/T 10216-2013電控配電用電纜橋架》（簡稱2013國家標準）。2000國家標準中組裝式橋架結構特征的名稱為組裝式托盤，代號為Z。2000國家標準中大跨距槽式橋架結構特征的名稱為雙邊無孔托盤，代號為DC。

3、橋架厚度

按照2013橋架標準，托盤、梯架的寬度大于500mm小于等于800mm，如果為鋼制，橋架厚度應為2.0mm，如果為鋁合金，橋架厚度至少為2.2mm，如果為玻璃鋼制，橋架厚度最小為4.5mm。按照2013橋架標準，電鍍鋅厚度要求大于等于12um，熱浸鍍鋅厚度要求大于等于65um，防火涂層厚度要求大于等于60um,VCI雙金屬涂層厚度要求大于等于8um。

4、橋架載荷

電纜橋架水平安裝時，應該按照載荷規范選擇支、吊架間距，最佳距離不應該大于2米。電纜橋架支、吊架的間距也要參考其產品性能參數說明來設置?？紤]到安全載荷，電纜橋架一般禁止作為人行通道或者站人的平臺，以避免產生安全事故，如果必須把電纜橋架作為以上裝置，則必須采用相關加固措施來保證。

5、橋架通風孔

電纜橋架按照結構類型可以分為槽式、托盤式、梯式、網格式、組裝式等。其中槽式即無孔托盤，就是密閉的沒有通風孔。托盤式屬于有孔托盤。有孔托盤電纜橋架底部通風孔的面積不應該超過底部總面積的40%。電纜橋架梯架橫檔與電纜的接觸寬度應該>=25mm。

以上為北京京運偉業小編整理的電纜橋架最新國家標準及橋架載荷和通風孔的相關內容，如果您對相關知識還有疑問，可以撥打咨詢熱線。
