電纜橋架是現在房地產或工業建筑項目中常用的一種電纜防護產品，電纜橋架?chē)覙藴首钚聝热莅ㄤ撝乒澞軠p排橋架的常用規格、材質、厚度、安全載荷和表面防護等的相關規定。橋架常用材質有鋼制、鋁合金和不銹鋼等，橋架常用結構包括無孔托盤俗稱槽式、有孔托盤俗稱托盤式和梯架俗稱梯式。以下內容來源于網絡(luò )整理。

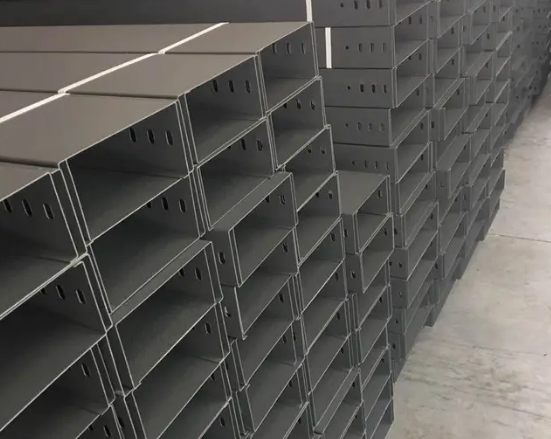

1、電纜橋架

電纜橋架敷設時，橋架寬度大于等于400mm，選用40mm*40mm*4mm的角鋼、Φ12的通絲吊桿和配套膨脹螺栓制作支吊架。電纜橋架的接口應平整，接縫處應緊密平直，蓋板蓋上后應平整無翹角，出線口的位置要準確。

電纜橋架支架的配套連接螺栓要根據具體要求型號來訂貨，電纜橋架支架的表面處理主要有噴漆、鍍鋅兩種工藝，在重腐蝕環境下可以采用鍍鋅工藝。電纜橋架敷設托盤、梯架全長不大于30米時，至少保證有2處與接地保護導體連接。電纜橋架敷設全長大于30米時，要每隔20米～30米增加一處連接點，而且線路的起點和終點要做到可靠接地。

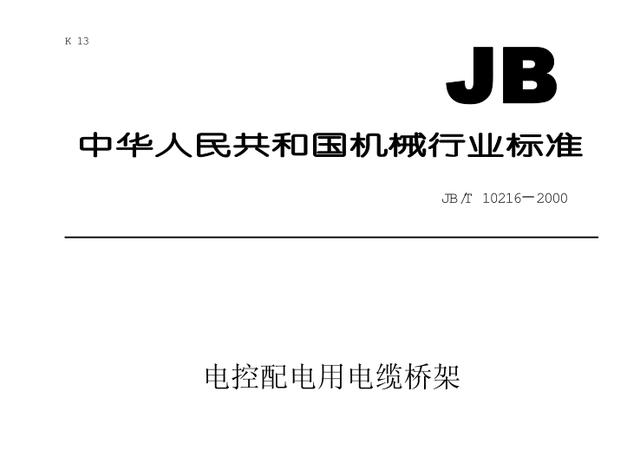

2、國家標準

2000國家橋架標準包括橋架結構強度與穩定性的計算方法、均布荷載和導電性實驗。2013國家標準包括出廠檢驗樣本數量和判定數組和型式檢驗不合格分類。2000國家標準包含橋架的型式及品種、托盤和梯架的規格、荷載等級的選擇，2013國家標準包括橋架的常用規格尺寸、板材厚度和額定均布載荷等級。

2013國家標準引用了節能、環保標準，增加了網狀\復合電纜橋架的相關國家標準，表面處理方法中增加了VCR雙金屬涂層，同時增加了橋架制造精度的標準要求。2000國家標準規定橋架的制造、工程設計和施工，除了執行本國家標準外，還應該符合現有其他國家標準的規定。

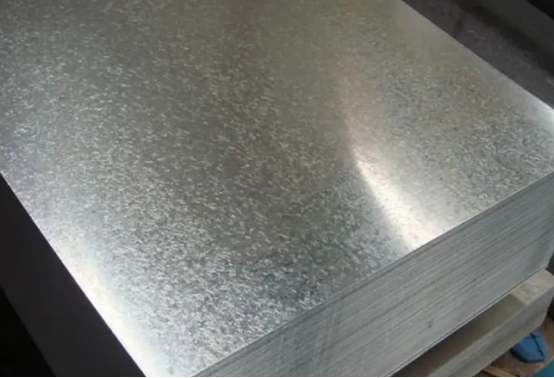

3、橋架材質

電纜橋架提料名稱規則通常是：材質+型式+規格，如：防火槽式水平彎通200*100、噴塑槽式水平三通100*50、不銹鋼梯式水平四通300*100等。同一規格不同材質的電纜橋架，鍍鋅電纜橋架比鋁合金電纜橋架的價格要高，玻璃鋼電纜橋架比鍍鋅電纜橋架的價格要便宜。

4、橋架結構

電纜橋架按照結構類型可以分為槽式、托盤式、梯式、網格式、組裝式等。其中槽式即無孔托盤，就是密閉的沒有通風孔。托盤式屬于有孔托盤。電纜橋架蓋板厚度可以與橋架主結構厚度同厚，也可以比橋架主結構厚度低一個等級。

以上為北京京運偉業小編整理的電纜橋架?chē)覙藴首钚聝热菁皹蚣懿馁|(zhì)和結構的相關內容，如果您對相關知識還有疑問，可以撥打咨詢熱線。
