電纜橋架隔板一般指的槽式電纜橋架、托盤式電纜橋架或梯式電纜橋架中間增加的隔板，槽式\托盤式電纜橋架使用較多，梯式電纜橋架使用較少。電纜橋架隔板的重量計算公式=隔板長度*隔板高度*隔板厚度*隔板密度，隔板長度一般等于每節橋架長度，隔板高度一般與橋架高度相同，隔板厚度一般與橋架蓋板厚度相同，隔板密度跟橋架材質密度相同。例如200*100*1.2鍍鋅橋架，其1米隔板的重量按照上面的計算公式得出結果約為0.71千克。下面為隔板的其他相關介紹：

1、隔板用途

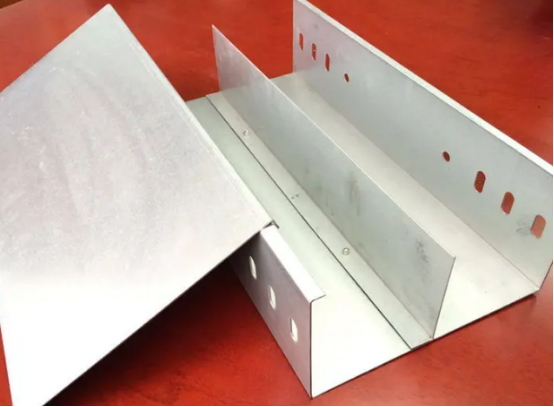

電纜橋架隔板的用途是為了保證橋架內的不同用途電纜信號都能正常傳輸互不干擾，例如弱電電纜和強電電纜放在同一橋架內，或者動力電纜和信號電纜放置在同一橋架內，都需要在橋架中間增加隔板。

2、隔板厚度

電纜橋架隔板厚度取決于橋架槽體的厚度，按照JB/T 10216-2013橋架標準，可以與橋架槽體厚度相同或低一個等級，例如橋架槽體厚度為1.5mm，橋架隔板厚度可以為1.5mm，也可以為1.2mm，例如橋架槽式厚度為1.2mm，橋架隔板厚度可以為1.2mm，也可以為1.0mm。

3、隔板數量

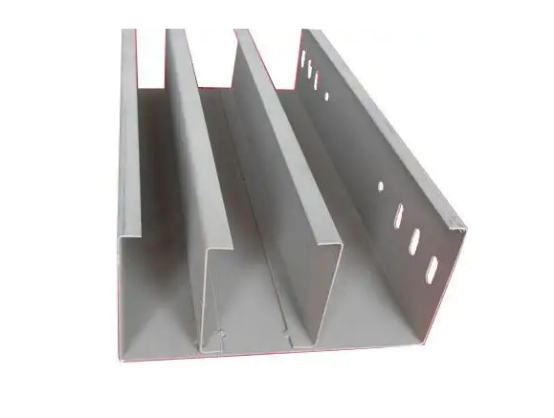

電纜橋架隔板的數量一般為1個，也有2個、3個的情況，數量越多，要求對應橋架規格的寬度也會(huì )很大。如果為2個隔板，則橋架規格寬度一般要大于等于300mm，如果為3個隔板，則橋架規格寬度一般要大于等于400mm。

4、隔板材質

電纜橋架隔板的材質可以是鍍鋅板，也可是鋁合金或者不銹鋼的，隔板一般都是金屬材質，具有較強的屏蔽電子信號的特點，塑料材質的屏蔽信號差。

5、隔板固定

電纜橋架隔板的固定方式一般分為兩種，一種是出廠前就固定焊接在橋架底部托盤或橫撐上，一種是不固定，現場安裝時通過自鉆絲把隔板與橋架托盤或橫撐固定在一起，這種固定方式比較靈活。

以上為北京京運偉業電纜小編整理的電纜橋架隔板重量計算公式及隔板用途、厚度、數量、材質、固定等其他相關內容，如果您對相關知識還有疑問，可以撥打咨詢熱線。
