托盤結構電纜橋架分為有孔托盤即托盤式電纜橋架和無孔托盤即槽式電纜橋架兩大類。根據JB/T 10216-2013橋架標準，托盤式電纜橋架底部通風孔的面積不能大于托盤底部面積的40%，橋架常用高度有很多例如100mm、200mm等，橋架厚度標準包括各種規格、材質橋架板材厚度和橋架表面防護層厚度。以下內容來源于網絡(luò )整理。

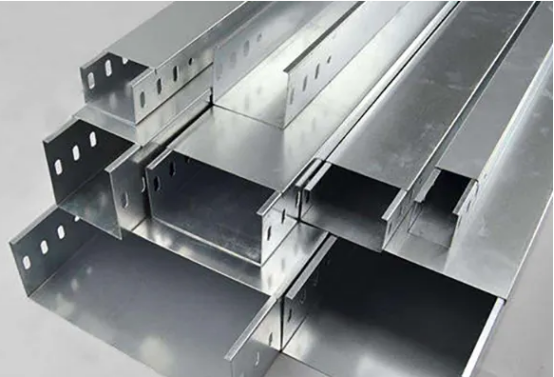

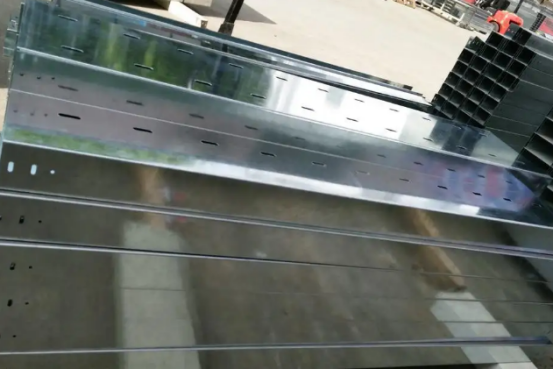

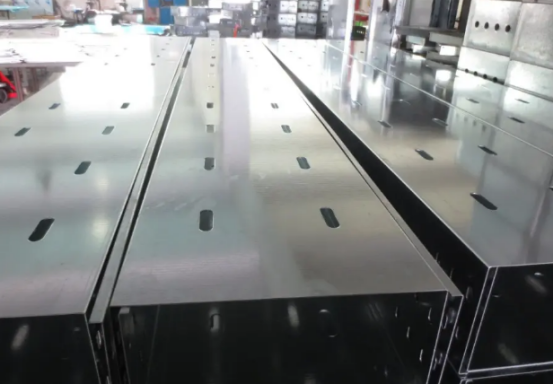

1、托盤式電纜橋架

常用的托盤式電纜橋架彎通、三通、四通有四十余種，且同一項目不可避免的有規格不同的托盤式電纜橋架，就會(huì )需要各種不同規格變徑的彎通。托盤式電纜橋架立柱主材有角鋼、槽鋼、工字鋼。立柱分型為I型和II型。I型是無底座立柱，使用時焊接或者鉚接在鋼結構上。II型是有底座立柱，使用時用膨脹螺栓固定在基礎底座上。

托盤式電纜橋架垂直彎通包括：垂直凸彎通（也稱上垂直彎通）、垂直凹彎通（也稱下垂直彎通）、上垂直三通、下垂直三通、上邊垂直三通、下邊垂直三通、左下角垂直三通、右下角垂直三通、垂直四通、上邊垂直四通等寬度大于500mm的托盤式電纜橋架敷設時，橋架彎通、三通、四通除了按照標準規范設置支吊架外，還應該在其中間增加支吊架。

2、電纜橋架價格

電纜橋架的價格與橋架的材質有很大關系，比如鋼制電纜橋架的價格就比同規格的鋁合金橋架的價格要高，不銹鋼電纜橋架的價格比同規格鋼制橋架的價格要貴。同一結構類型的電纜橋架，規格不同價格有不同，例如托盤式防火橋架，100*50*1.0規格價格為29.5元/米，100*100*1.0規格價格為38.3元/米，200*100*1.2規格價格為58.9元/米。

3、橋架厚度標準

按照2013橋架標準，托盤、梯架的寬度大于300mm小于等于500mm，如果為鋼制，橋架厚度應為1.5mm，如果為鋁合金，橋架厚度至少為2.0mm，如果為玻璃鋼制，橋架厚度最小為4.0mm。橋架標準中卡接式梯架橋架的寬度大于150mm小于等于400mm時，側板的厚度應至少為1.1mm，橫檔的厚度應不小于1.2mm，蓋板的厚度應不低于0.7mm。

4、電纜橋架厚度

電纜橋架連接板的厚度應該至少與托盤同等板厚，也可以選擇厚一個等級。電纜橋架蓋板的厚度可以比托盤低一個等級，也可以與其保持一致。電纜橋架蓋板厚度可以與橋架主結構厚度同厚，也可以比橋架主結構厚度低一個等級。

5、電纜橋架高度

對于跨距大于標準長度或考慮戶外風雪作用的高負載的托盤式電纜橋架，需要采用增強型側板或者增強橋架的高度，或者采用瓦楞型托盤式電纜橋架，來保證其安全載荷。托盤式電纜橋架編寫地面支架提料清單時應填寫：名稱+型號+托臂長度+托臂高度。如：“扁鋼外支架JY-ZJ，L=200,H=50”，表示支架平面長度200mm，支架離地距離為50mm，適用于200寬橋架安裝。

以上為北京京運偉業小編整理的帶孔托盤式電纜橋架價格及橋架常用高度與厚度標準的相關內容，如果您對相關知識還有疑問，可以撥打咨詢熱線。
